- Test Basıncı: -1-0 Bar / 0-1 Bar / 0-4 Bar / 0-9 Bar / 0-30 Bar / 0-150 Bar
- Basınç düşümü hassasiyeti: 1mBar / 0,1 mBar / 1 Pa (0,01 mBar) / 0,1 Pa
- Akış ölçüm hassasiyeti: 0,001ml/dak
- mBar, Pa, mBar/Sn, Pa/sn, ml/dak, ml/saat birimlerine göre ölçüm
- Test Akışkanı :Basınçlı kuru hava / Azot
- Referans hacmi bağlayabilme (Şahit numune özelliği)
- Veri kayıt özelliği, USB portu ile taşınabilir belleğe anlık olarak test raporu kaydı.
- 4 test ve 4 referans hattı çıkışı ile 4 ürünü aynı anda bağımsız test imkanı sayesinde 4 cihaz yerine 1 cihaz ile yüksek test adetleri
- Tek cihazla tek bağlamada aynı ürüne sızdırmazlık ve debi testi yapabilme imkanı
- Uzaktan bağlantı modülü ile bir bağlantı yapmadan GSM üzerinden teknik destek, yazılım güncelleme ve servis imkanı
- Otomatik hava verme, dengeleme, test, hava boşaltma tek tuş ile gerçekleşir

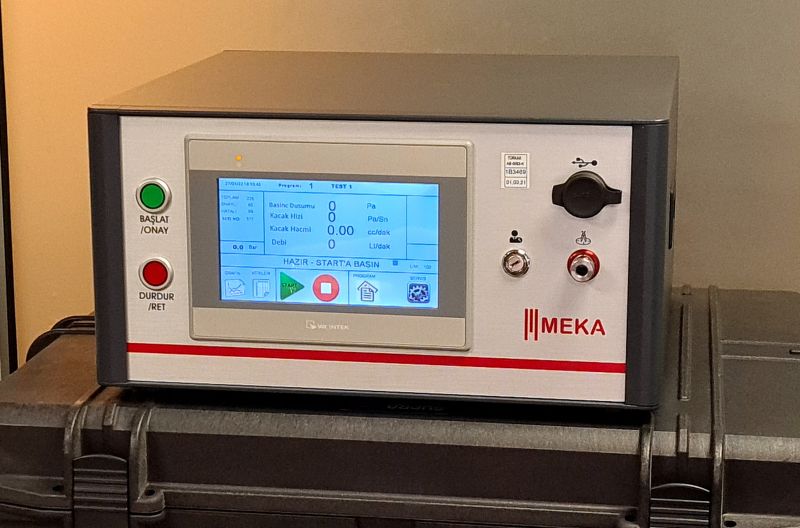

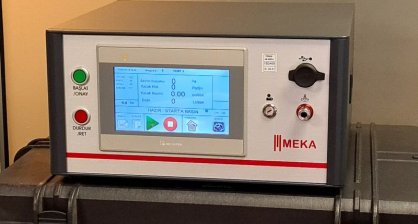

- Tüm test parametreleri LCD panelden değiştirilebilir
- Gerçek zamanlı basınç-zaman grafiği ile anlık basınç değişimlerini izleyebilme
- Yazıcı ile rapor çıktısı alma ve etikete basarak ürüne yapıştırabilme
- Kolay kullanım: Operatör sadece hava bağlantısını yapar ve testi başlatır.

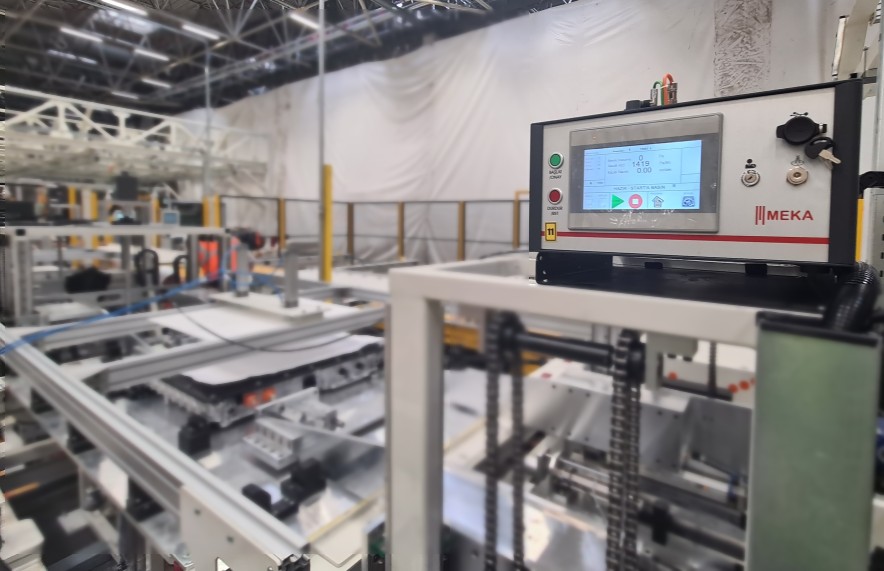

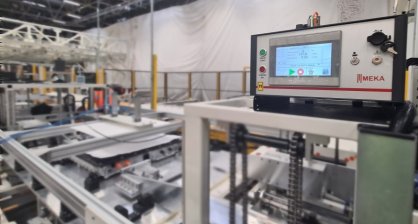

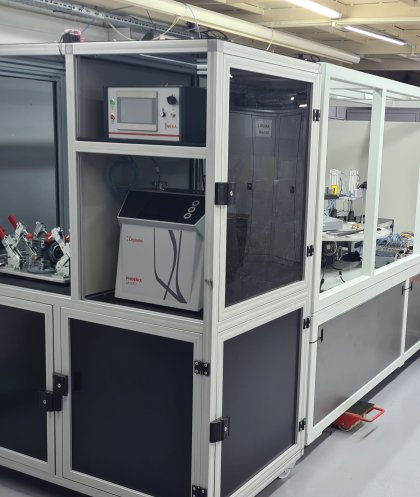

- Otomasyon sistemleri ve robotlarla entegre edilerek tam otomatik test yapabilir
- 16 adet giriş 16 adet çıkış sinyal portu ile test aparatlarının ve tüm sistemin otomatik kontrol imkanı sayesinde ayrıca otomasyon panosuna ihtiyaç bırakmaz
- 8 adet pilot havası çıkışları ile fikstür pistonlarının direk kontrol imkanı
- Test programı oluşturma. Reçete özelliği.
- Ardışık, sıralı, tekrarlıi uzun dönem test seçenekleri
- ONAY / RET ürün damgalama veya işaretleme
Tüm test cihazları kalibrasyon belgesi ile birlikte verilmektedir
İlaveler

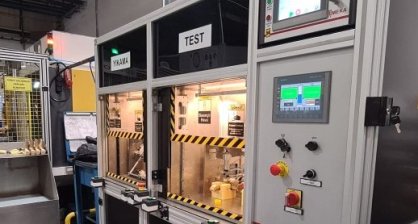

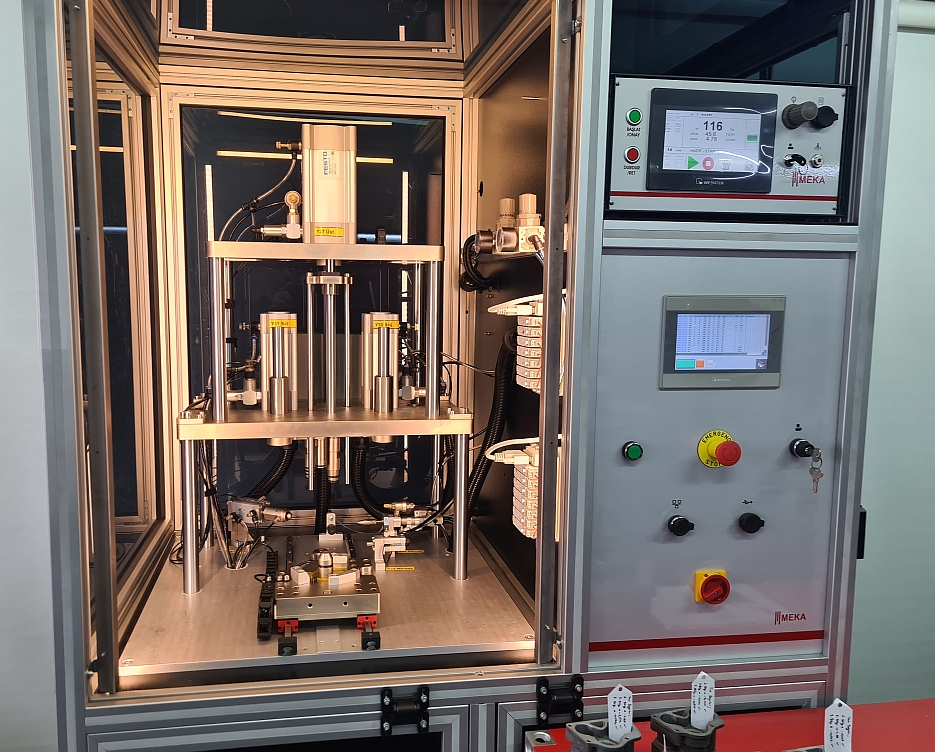

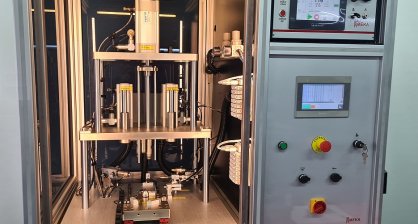

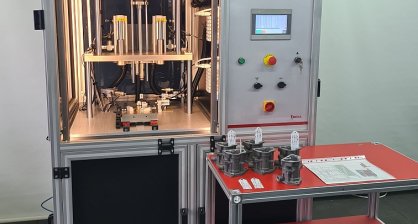

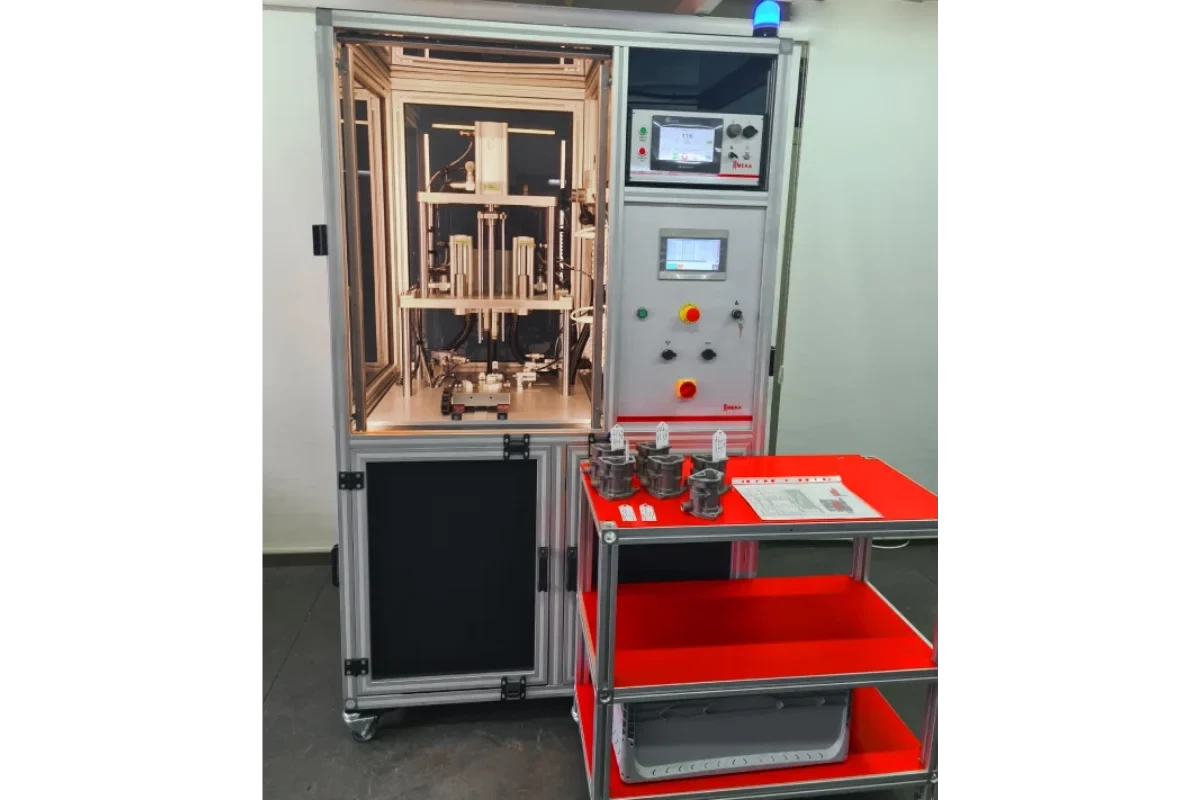

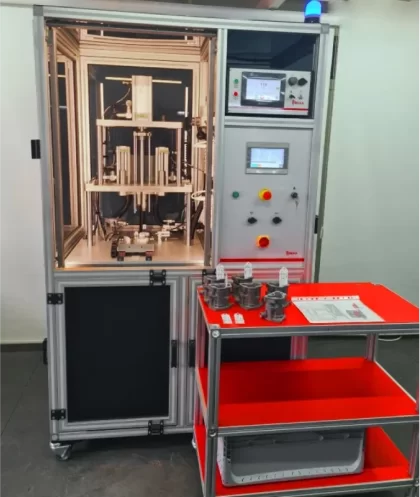

- Statik test istasyonu ile beraber kullanılabilme (Otomatik sızdırmaz kapama, güvenlik bariyeri)
- Uzaktan kontrol için ek kumanda paneli (Start/Stop/Acil Stop)
- Daha hassas ve hızlı ölçüm için diferansiyel tip basınç sensörü
- Yazıcıdan rapor çıktısı alabilme
- Veri kaydı ve bilgisayara tablo halinde tüm test sonuçlarını aktarma
- 4 bağımsız istasyona kadar aynı cihaz ile test yapabilme
Ürün Videoları
Teknik Bilgiler
Sızıntı birimleri:
1 mBarL/Sn: (1 milibar x litre / saniye) 1Lt hacmin basıncını saniyede 1mBar düşmesine sebep olan kaçak hızıdır.
Delik çapı ve sızıntı hızı ilişkisi: (dp:1bar basınç farkı için)(Test basıncı 0,5 bar ise bu hızlar yarı yarıya düşecektir)
0,01m 1cm çapında delik: 10000 mBarL/sn
10e-3m 1mm çapında delik: 100 mBarL/sn
10e-4m 0,1mm 10 (basınç düşümü yöntemi ile yakalama sınırı)
10e-5m 0,01mm 0,01
10e-6m 1 mikron 0,0001
10e-8m 0,01 mikron 10e-8
10e-9m 1nm 10e-10
10e-10m 1angstom 10e-12 (Helyum dedektörlerinin algılama sınırı)
1L hacimdeki bir ürünün sızıntısı saniyede 1 mBar basınç düşümüne neden oluyorsa kaçak değeri 1mBarL/sn demiştik.
Aynı kaçak miktarı 100cc hacimde bir ürünün basıncını saniyede 10mBar düşürmektedir. Aynı hassasiyette yapılacak bir testte 10 kat daha kısa sürede algılanabilecektir.
Bu yüzden basınç düşümü yönteminin hassasiyeti ürünün hacminin küçük olmasına direk olarak bağlıdır.
Örnek: Patlak olmayan araç lastiklerinden normal şartlarda sızan hava miktarı: 0,0003mBarL/sn'dir
2mm çapında suda hava kabarcığı çıkış hızına göre kaçak miktarları:
Saniyede:1 kabarcık 0,001mBarL/sn 100gr Refigrant/yıl kayıp
10 saniyede 1 kabarcık 0,0001mBarL/sn 10gr Refigrant/yıl kayıp
22 dakikada 1 kabarcık 8x10e-7 mBarL/sn 0,1gr Refigrant/yıl kayıp (Helyum test algılama limiti)
1 su kabarcığı 30mm3 civarındadır = 0,03cchacmindedir.
Saniyede 1 kabarcık kaçak miktarı ortalama 2cc/dak civarındadır (cc=cm3=ml)
1mBarL/sn kaçak miktarı 1 litre hacimden saniyede 1cc sızarak her saniye 1mBar basıncın düşmesidir.
1cc=1000mm3 = 33 kabarcık
1cc/sn = 33 kabarcık/sn
1 litre hacimden kaçıyorsa 1mBarL/sn kaçak miktarıdır
Aynı kaçak 100cc hacimden basıncını saniyede 10mBar düşürectir (=1mBarL/sn)
3 kabarcık/sn 100cc hacim olduğunda 0,1mBarL/sn kaçak miktarı olacaktır.
3 saniyede 1 kabarcık için 0,01mBarL/sn
30 saniyede 1 kabarcık için 0,001mBarL/sn kaçak hızı olduğunu söyleyebiliriz.
Basınç ölçüm yöntemi ortam sıcaklığından, test işlemini yapan operatörün ürünü tuttuğunda vücut sıcaklığının ürünü ısıtmasından dolayı ürünün sıcaklığının ve basıncının artmasından etkilenmektedir.
Bu yüzden ortalama 100cc civarında bir hacim için 0.01mBar basınç düşümü algılaması pratik sınır kabul edilebilir.
Daha hassas ölçümler mümkün olmakla birlikte ölçümün sıcaklığı ayarlanmış laboratuvar ortamında yapılması ve ürünün test esnasında elle tutulmaması gerekmektedir.
Seri üretim için bu hassasiyetler uygun değildir.
1mBarL/sn
10L 0,1mBar /sn
1L 1mBar/sn
100cc 10mBar/sn
10cc 100mBar/sn
2 kabarcık/sn 1cc100sn 36cc/saat 0,6cc/dak 10mm3/sn 0,01cc/sn
1 kabarcık/sn 1cc200sn 18cc/saat 0,3cc/dak 5mm3/sn 0,005cc/sn
1L 1cc/sn 1mBar/sn (1bar basınçta)
1L 1cc/sn 5mBar/sn (5 Bar)
0,1L 1cc/sn 0,5mBar/sn (5Bar)
0,1 0,05mbar/sn
0,01 0,005 (1 kabarcık/sn) 5 bar 18cc/saat
